JingHongYi PCB (HK) Co., Limited

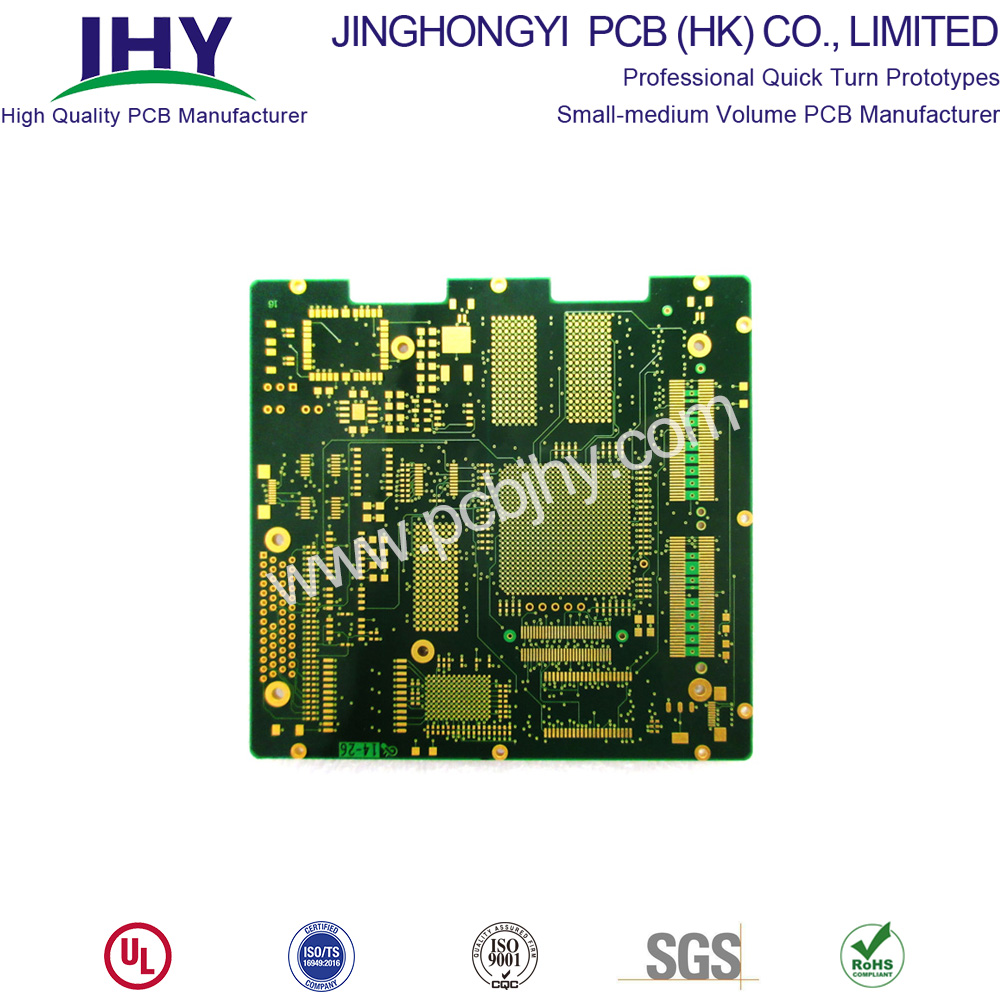

Fabrication de circuits imprimés 8 couches FR4 Tg170 BGA

Fabrication de circuits imprimés 8 couches FR4 Tg170 BGA

Type de paiement: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantité de commande minimum: 1 Piece/Pieces

Ajouter au panier

Additional Info

    Détails d'emballage: Paquet de vide

    productivité: 10000

    marque: JHY PCB

    transport: Ocean,Air

    Lieu d'origine: Chine

    Certificats : ISO9001

Description du produit

BGA | Rangée de billes


Un réseau de billes est un type d’emballage à montage en surface utilisé pour les circuits intégrés. Les packages BGA sont utilisés pour monter en permanence des périphériques tels que des microprocesseurs. Un BGA peut fournir plus de broches d'interconnexion que ce qui peut être placé sur un boîtier double en ligne ou à plat.

Comment concevoir avec succès un BGA?

Règles de conception des circuits imprimés BGA

Actuellement, la norme pour loger une variété de dispositifs à semi-conducteurs avancés et multiformes, tels que les FPGA et les microprocesseurs, est réalisée via le conditionnement de dispositifs Ball Grid Array (BGA). Les packages BGA pour la conception intégrée ont considérablement évolué au fil des ans, afin de suivre la progression technologique des fabricants de puces. Ce type d'emballage peut être décomposé en BGA standard et en micro BGA. Avec la technologie électronique d’aujourd’hui, la demande de disponibilité d’E / S pose un certain nombre de défis, même aux concepteurs de circuits imprimés expérimentés, en raison des multiples itinéraires de sortie. Quelles stratégies pouvons-nous utiliser pour surmonter avec succès ces problèmes de conception de circuits imprimés BGA?

Première étape: définir des itinéraires de sortie appropriés

Le principal défi des concepteurs de circuits imprimés est de développer des itinéraires de sortie appropriés qui ne causeront ni problèmes de fabrication ni autres problèmes. Il existe plusieurs spécificités de cartes de circuit imprimé dont vous avez besoin pour assurer une stratégie de routage de sortance adéquate, y compris la taille du pad et du via, le nombre de broches d'E / S, le nombre de couches nécessaires pour déployer le BGA et le tracé de la largeur.

Deuxième étape: Détermination des couches requises

Il faut aussi se demander combien de couches doit avoir une structure de PCB, ce qui n’est jamais une décision facile à prendre pour un concepteur. Plus le nombre de couches est élevé, plus le coût total du produit est élevé. D'autre part, vous avez parfois besoin de davantage de couches pour supprimer la quantité de bruit que le circuit imprimé peut rencontrer.

Une fois que le concepteur a déterminé la trace et la largeur de la conception du circuit imprimé, la taille du via et la quantité de traces dans un seul canal, il peut alors déterminer le nombre de couches dont il a besoin. La meilleure pratique consiste à minimiser l'utilisation de broches d'E / S afin de réduire le nombre de couches. Généralement, les deux premiers côtés extérieurs de l'appareil ne nécessitent pas de vias, tandis que la section intérieure nécessite que les vias soient acheminés en dessous.

De nombreux designers appellent cela l'os de chien. Il s’agit d’une courte trace du pad des appareils BGA, avec un via à l’autre extrémité. Les os de chien sortent et divisent l'appareil en quatre sections. Cela permet aux autres couches internes d’être accessibles par une autre couche et de fournir une issue de secours juste au-delà du bord du périphérique. Le processus se poursuivra jusqu'à ce que tous les pads soient complètement déployés.

Image pour carte de circuit imprimé BGA


4 Layer BGA PCB China Manufacturer8 Layer BGA PCB China manufacturer and supplier10 Layer BGA PCB | www.pcbjhy.com


Les attributs du produit affiché


Type BGA PCB
Layers 8 Layer
Base Material FR4 Tg170
Dielectric Prepreg
Board Thickness 1.6mm±10%
Copper Weight 1oz
Surface Finish ENIG 1U"
Minimum trace Width/Spacing 0.1/0.1mm(4/4mils)
Solder Mask Color Blue
Silkscreen Color White
Min. Hole Size 0.1mm
Min.BGA Pad 0.25mm
Hole Copper Wall Thickness 25.4um
Controlled Impedance Yes
IPC Class III Yes
Flame Retardant Properties 94 V-0
Application Military avionics


Vidéos pour BGA PCB Board


Qu'est-ce que BALL GRID ARRAY? Que signifie BALL GRID ARRAY? BALL GRID ARRAY signification et explication

BGA à souder


Fabrication de circuits imprimés BGA

BGA PCB Production ShopBGA PCB Production Shop

Pourquoi nous choisir?

  • Économisez de l'argent et du temps! Atteindre la tranquillité d'esprit!
  • Un fabricant de prototype de PCB professionnel et digne de confiance.
  • Prototype de PCB le plus rapide.
  • Solution unique pour divers pochoirs PCB et SMT.
  • Faible coût pour un PCB simple.
  • Prix ​​abordable pour les PCB de haute technologie.
  • Commandes minimales 1pcs.
  • Service clientèle en ligne 24h / 24.
  • Ingénieur professionnel en circuits imprimés pour un service personnalisé.
  • Expédition à l'heure.
  • Garantissez un bon service et une qualité allant de la citation à la livraison.

Caractéristiques du service

  • Service BGA personnalisé.
  • En avoir pour son argent!
  • 7 * 24 heures de service en ligne.
  • Support technique professionnel.
  • Des délais rapides.
  • Livraison rapide.

Certification (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification


Expédition de PCB

JHY PCB propose des méthodes d'expédition flexibles à ses clients. Vous pouvez choisir l'une des méthodes ci-dessous.

Shipment

Processus d'expédition
Après la production et les tests, vos commandes de PCB seront envoyées à notre service des expéditions. En tant que fabricant de PCB BGA, le service d’expédition de JHY PCB expédiera votre PCB rapidement, sans attente.

Manière d'emballage de JHY PCB

  • Utilisez un sac à vide professionnel contenant un dessiccant à l'intérieur. Vide totalement compressé.
  • Coller étiquette et marque RoHs. Utilisez le second sac sous vide pour protéger à nouveau les planches, compressé sous vide, veillez à ne pas faire exception.
  • Le rapport de microsection et la carte de test d’étain sont assemblés avec le PCB dans des cartons. Le certificat de conformité sera envoyé au client par courrier électronique au format PDF.
  • Plusieurs couches d'EPE épais (Polyéthylène expansé expansé) remplissent complètement les espaces vides entre les PCB et les cartons. L'épaisseur d'une couche d'EPE est de 10 mm.
  • L'emballage neutre est adopté s'il n'y a pas d'exigences particulières. Cartons forts et épais (épaisseur: 10mm, 7 couches). Différentes tailles de cartons sont conçues pour répondre à la demande de différentes tailles de PCB. Tous les colis sont dans la limite de poids des cartons. Pour les commandes en série, ne pas dépasser 21 kg par carton normalement.
  • Tous les cartons scellés avec du ruban adhésif fort doivent être scellés deux fois afin de les rendre plus durables.
  • Le cerclage en PP / PET solide est utilisé en dehors des cartons.
  • La marque d'expédition, la marque fragile et l'étiquette du code postal sont clairement collées.
Quoi que nous fassions ou quoi que nous pensions, nous devons nous assurer que les panneaux sont expédiés au client en toute sécurité et rapidement.

Comment expédier votre PCB?

  • Tout d’abord, le service d’expédition de JHY PCB imprimera l’adresse de la commande et la facture.
  • Deuxièmement, JHY PCB définira les informations d'expédition sur le site Web de la société de logistique.
  • Troisièmement, le personnel de la société de logistique récupérera le colis auprès de JHY PCB et vous l’enverra.

Terme d'expédition

Dans le but d'améliorer le service client et de répondre à la demande de ses clients, JHY PCB propose les méthodes d'expédition suivantes.
JHY PCB est expérimenté dans l'exportation. Pour les prototypes de PCB et les commandes de PCB de petit à moyen volume, nous entretenons de bonnes relations stables et à long terme avec le transitaire, telles que la société de courrier international DHL, FedEx, TNT, UPS. Pour l'ordre de production en masse, nous avons une compagnie maritime célèbre et fiable pour le support.

FAQ

Q1: Quelle est votre quantité minimum de commande?
Un: notre MOQ est 1 PCS.
Q2: Acceptez-vous la conception de circuits imprimés avec différentes cartes sur un seul panneau?
A: Bien sûr, nous pouvons faire différentes cartes sur le même panel.
Q3. Mes fichiers Gerber sont-ils en sécurité?
R: Nous protégeons la propriété intellectuelle des clients tout au long du processus. Tous les documents des clients ne sont jamais partagés avec des tiers.
Q4: ce qui est nécessaire pour la citation?
A: Quantité, fichier Gerber pour PCB, exigences techniques (matériau, épaisseur de la carte, état de surface, épaisseur du cuivre, couleur du masque de soudure, couleur de la sérigraphie, ...)
Q5. Comment citer les frais de livraison?
R: Les frais d’expédition sont déterminés par la méthode d’envoi (nom du transitaire, jours de livraison), la destination, le poids et les dimensions des colis. Si vous utilisez votre propre transitaire, veuillez nous en informer.
